• 本阀主要用于下料启闭之用，适用于有机硅、多晶硅、矿山、石灰厂、水泥厂、电厂各种块料、粉料、浆料 油页岩、原油 煤、煤浆、煤灰、煤渣、煤渣水 、氧化铝、 催化剂 等有磨损、超高温的粉尘介质的出料启闭。本阀门具有密封性能好，耐高温，耐磨性强，启闭灵活，无卡粉及积粉现象，使用寿命长等特点。

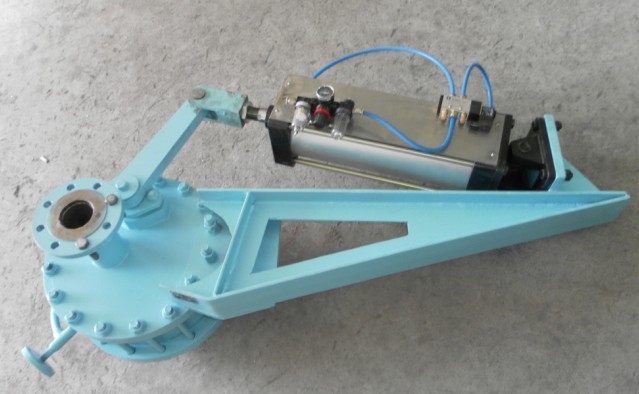

*耐磨超高温盘阀产品主体采用铸钢、铸铁、高强度硬质合金组合而成。
*使用温度≤450°C
*执行机构公称压力为0.4-0.6Mpa，阀门公称压力为1.6Mpa
|
|
一、出料阀的安装说明：
欢迎您选用本公司产品。为了延长使用寿命，提高工作效益，本阀门在安装时尽量做到直立安装。本阀门返回迅号采用进口电感磁性开关二线制，通过负载本迅号线可适应直流，交流均可。“安装讯号见图”
二、安装、使用要点
1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当，法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
|
|
|
三、耐磨超高温盘阀外形尺寸、连接尺寸以及执行器型号表
可根据客户工矿要求定做
|
通径
|
连接尺寸
|
外形尺寸及配置执行器(mm)BCD
|
|
DN
|
D
|
k
|
d
|
b
|
Z-Φd
|
L
|
FQGA
|
|
80..
|
285
|
240
|
210
|
18
|
8-Φ22
|
240
|
100×170
|
|
100.
|
285
|
240
|
210
|
18
|
8-Φ22
|
240
|
100×170
|
|
125
|
285
|
240
|
210
|
18
|
8-Φ22
|
240
|
100×170
|
|
150
|
285
|
240
|
210
|
18
|
8-Φ22
|
240
|
100×170
|
|
200
|
340
|
295
|
26
|
22
|
8-Φ22
|
260
|
125×230
|
|
盘阀的工作原理
驱动装置通过阀杆与摇臂使阀盘转动一定的角度来实现阀门的开关。阀盘密封面借助弹簧与阀座紧密贴合，弹簧压力始终使阀盘紧密贴合在阀座上，又允许阀盘在密封面的垂直方向上有位移。这有助于补偿阀门零件由于膨胀冷缩而引起的形变和多次开关后产生的微量磨损，克服任何背压变化对密封的影响并能防止颗粒介质进入密封面之间；在盘阀启闭过程中，阀座密封面对阀盘在切线方向上的摩擦力之差，使阀盘在一个启闭循环过程中产生自转并可以不断剪切与清扫在工艺过程中有可能堆积在阀腔内的介质。
盘阀是通过滑动圆盘来实现开关的一种快开快关阀门。其设计针对带有磨损、冲蚀性的物料，它能在恶劣的工况下连续长期的正常工作。它独有的硬密封面具有自研磨作用，使其在磨损、冲蚀物料上应用的过程不断提高密封性，寿命要比其他阀门长好几倍。
1、阀座。垂直流线方向的宽大阀座，流线方向上磨损和冲蚀不会影响密封；
2、阀盘。旋转剪切圆盘自旋转、自研磨及增强阀座的自清洁能力，剪碎通过阀门的固体介质；
3、弹簧。补偿温度压力变化引起的盘根应力变化，使应力保持均匀，延长盘根的寿命；
4、盘根。多重V型PTFE或石墨环和高碳盘根；
5、双重轴套。防喷设计，同时提供了一个稳定密闭的盘根空间；
6、阀盘补偿弹簧和弹簧柱。补偿阀盘和阀座的磨损，并抵抗背压，阻止物料进入密封面；
7、吹扫孔。合理优化的吹扫设计，可以最有效的吹扫堆积的物料。
|
