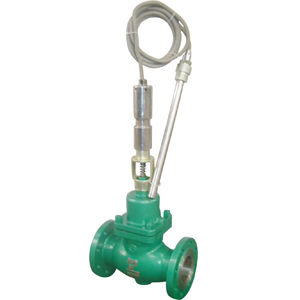

V230W自力式温度调节阀

【慨述】     V230W 自力式温度调节阀主要由控制阀及温控器组成，是一种无需外来能源而只依靠被控介质自身的温度变化进行自动调节的节能型产品，可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。

【主要零件材料】 阀 体：ZG230—450、ZGCr18Ni12MoTi、ZG1Cr18Nli9Ti 阀 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti 阀 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti 波纹管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti 平衡波纹管：1Cr18Ni9Ti 温 包：H62、1Cr18Ni9Ti 毛细管：H62、1Cr18Ni9Ti 接 头：35、1Cr18Ni9Ti

【技术参数】 公称通径D（mm） 15 20 25 32 40 50 65 80 100 125 150 200 公称压力PN（MPa） 1.6、4.0 额定流量系数Kv 单座 5 7 11 20 30 48 75 120 190 300 480 760 双座     12 22 33 53 83 132 209 330 528 836 套筒     11 20 30 48 75 120 190 300 480 760 额定行程L（mm） 6 8 10 14 20 35 允许最大压差（MPa） 1.6 1.5 0.5 温度调节范围（℃） 0～70、50～120、100～170、150～220、200～270 调节精度（%） ±5 允许超载值（℃） 分别为上述温度调节范围上限加50 使用环境温度（℃） -40～+80 安装接头 G1" 毛细管长度（m） 3、5、8 允许泄漏量 硬密封(1/h) 双座、套筒：5×10-3×阀额定容量（Ⅱ级）、单座：10-4×阀额定容量（Ⅳ级) 软密封(m1/min) 0.15 0.15 0.15 0.30 0.30 0.45 0.60 0.90 1.70 4.0 4.0 6.75
