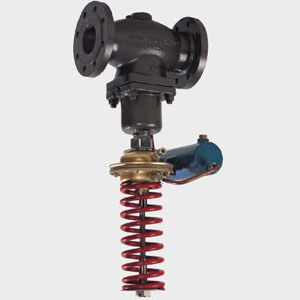

V230Y自力式压力调节阀

【概述】 　　 V230Y型自力式压力调节阀由阀体、阀座、阀芯部件等组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。本产品有公称压力PN16、40，公称通径范围20～300mm，使用温度≤350℃。多种多样的品种可供选择。

【主要零件材料】 阀体：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti 阀芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti 阀座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti 阀杆：1Cr18Ni9Ti、Cr18Ni12Mo2Ti 膜盖：A3、1Cr18Ni9Ti 填料：聚四氟乙烯、柔性石墨 膜片：丁腈橡胶、耐油橡胶、氟橡胶

【技术参数】 公称通径DN（mm） 20 25 32 40 50 65 80 100 125 150 200 250 300 额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750 额定行程L（mm） 8 10 14 20 25 40 50 60 70 公称压力PN（MPa） 1.6、4.0 压力调节范围（KPa） 15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800、780～900、880～1000、600～1500、1000～2500 固有流量特质 快开 调节精度（%） ±5 使用温度（℃） ≤350 允许泄漏量 硬密封(1/h) 单座：≤10-4×阀额定容量（Ⅳ级）、双座和套筒：≤5×10-3阀额定容量（Ⅱ级） 软密封(m1/min) 0.15 0.30 0.45 0.60 0.90 1.70 4.0 6.75 11.10 16.0 减压比 最大 10 最小 1.25
