产品名称:

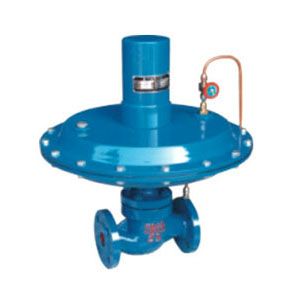

ZZC、ZZV自力式差(微)压调节阀
产品型号:
ZZC、ZZV 口径:20-100mm
产品报价:
零售价(0.0000) 市场价(面议) 会员价(0.0000) VIP价(0.0000)
产品特点:
ZZC和ZZV50mm.WC至0.1MPa自力式差(微)压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN0.1、PN10。差(微)压均可分段调节。从50mm.WC至0.1MPa。其用途十分广泛,可用于工业燃烧炉系统,控制两种物料,如煤气、空气流量配比,以达理想燃烧。
ZZC、ZZV自力式差(微)压调节阀详细资料:
ZZC和ZZV50mm.WC至0.1MPa自力式差(微)压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN0.1、PN10。差(微)压均可分段调节。从50mm.WC至0.1MPa。其用途十分广泛,可用于工业燃烧炉系统,控制两种物料,如煤气、空气流量配比,以达理想燃烧。用于氢冷发电机组密封油系统,控制密封油与氢气间压力差,以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压,端压,力为零)。
一、特点
● 无需停止生产即可进行设定值的调整;
● 无填料,阀杆上、下活动时不存在磨擦,上密封绝对可靠
● 执行机构敏感元件极为灵敏,极微小的压力变化会被感测出来
● 阀体为四通形式,因而K、B型可通用一种阀体
二、主要技术参数和性能指标(表一)
额定行程(mm)
20
25
32
40
50
65
80
100
公称压力PN(MPa)
差压调节范围(KPa)
ZZCP/ZZVP
8
11
20
32
50
80
100
160
ZZCN
53
83
额定行程(mm)
6
8
10
15
20
公称压力PN(MPa)
0.10 1.0
差压调节范围(KPa)
0.5~5.5 5~10 9~14 13~19 18~24
22~28 26~33 31~38 36~44 42~51
49~58 56~66 64~78 76~90 88~100
介质温度(℃)
≤80
调节精度(%)
≤10
允许泄漏量(L/H)
ZZCP/ZZVP
10-4×阀额定容量(IV级)
ZZCN
5×10-3×阀额定容量(II级)
(表二)单位:mm
公称通径(DN)
20
25
32
40
50
65
80
100
A
308
394
308
394
308
394
394
394
H
ZZCP/ZZVP
376
465
365
445
445
490
490
510
ZZCN
536
536
570
590
L
ZZCP/ZZVP
150
160
180
20
230
290
310
350
ZZCN
222
222
310
350
重量(kg)
12
13
15
17
20
28
38
43
导压管螺纹接头
M16×1.5
三、法兰尽寸(表三)
公称通径(DN)
20
25
32
40
50
65
80
100
D
PN01PN10
105
115
140
150
165
185
200
220
D1
PN01
PN10
75
85
100
125
145
160
180
b
PN01 PN10
16
18
20
22
n-Φ
PN01 PN10
4-14
4-18
8-18
fl×D2
PN01 PN10
2×56
3×56
3×76
3×84
3×99
3×118
3×132
3×156
四、型号编制
