楔式闸阀

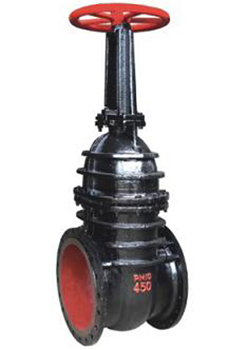

楔式闸阀Z41T-10

楔式闸阀性能规范

型号	公称压力（MPa）	试验压力（MPa）		工作温度（℃）	适用介质
		强度（水）	密封（水）
Z41T-10	1.0	1.5	1.1	≤120	蒸汽、水
Z41W-10				≤100	油品、煤气

楔式闸阀主要零件材料

零件名称	材       料
	Z41T-10	Z41W-10
阀体、阀盖、阀轮	灰铸铁	灰铸铁
阀板	灰铸铁+黄铜	灰铸铁
阀杆	碳钢	碳钢
丁楔	铸钢	铸钢
阀杆螺母	碳钢/球墨	碳钢/球墨

楔式闸阀外形尺寸和连接尺寸

型号	公称通径DN（mm）	尺寸
		L	D	D1	D2	b-f	Z-Φd	H	Do
Z41T-10	40	165	145	110	85	18-3	4-18	257	160
	50	180	160	125	100	20-3	4-18	289	180
	65	195	180	145	120	20-3	4-18	334	180
	80	210	195	160	135	22-3	4-18	377	200
	100	230	215	180	155	22-3	8-18	433	200
	125	255	245	210	185	24-3	8-18	527	240
	150	280	280	240	210	24-3	8-23	596	240
	200	330	335	295	265	26-3	8-23	772	320
	250	380	390	350	320	28-3	12-23	904	320
