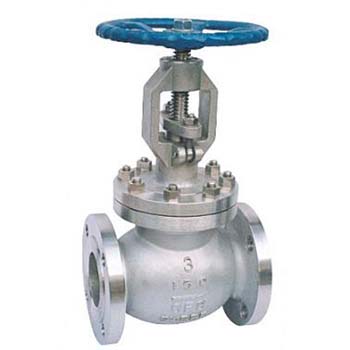

磅级法兰截止阀

执行标准 Administer Standard
设计与制造	结构长度	法兰尺寸	对焊连接尺寸	压力-温度	试验-检验
ANSI B16.34 BS1873	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 598

压力试验 Pressure Test
公称压力PN(Lb)	强度试验		水密封试验		气密封试验
	Mpa	LBf/in2	Mpa	LBf/in2	Mpa	LBf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64.0	9255	47.0	6790

主要零件材料及性能 Main Part Materials and Property
阀体、盖、瓣	阀杆	密封面	垫片（环）	填料	工作温度℃	适用介质
WGB	2Cr13	13Cr STL 本体材料 PTFE 尼龙	增强柔性石墨13Cr/柔性石墨 SFB-2 08软钢 F304 F316 F304L F316L	增强柔性石墨/柔性石墨 SFB/260 SFP/260 PTFE	≦425	水、蒸汽、油品、
WC1	38CrMoAI 25Cr2MoV				≦450
WC6					≦540
WC9					≦570
C5 C12					≦540
CF8	F304				≦540	硝酸、醋酸、尿素
CF8M	F316
CF3	F304L
CF3M	F316L

规格 主要尺寸 Size Main Dimensions
