角式截止阀

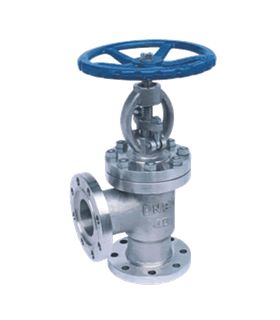

角式截止阀J44W
型号：J44W
口径：50～150mm
压力：1.6MPa～6.4MPa
材质：铸钢、铸铁、不锈钢

J44W铸钢角式截止(节流阀) 设计与制造标准：
●设计与制造：GB12233
●法兰尺寸：JB/T79　GB9113
●结构长度：GB12221
●检验与实验：GB/T13927

J44W铸钢角式截止(节流阀) 安装尺寸及重量：

GB 1.6MPa
DN	50		65		80		100		125		150
L	125		145		155		175		200		225
H	375		390		425		515		535		570
D0	200		250		250		300		300		350
GB 2.5MPa							GB 4.0MPa
DN	50	65	80	100	125	150	50	65	80	100	125	150
L	125	145	155	175	200	225	125	145	155	175	200	225
H	375	390	425	515	535	570	375	390	425	515	535	570
D0	200	250	250	300	300	350	200	250	250	300	300	350
GB 6.4MPa
DN	50		65		80		100		125		150
L	150		170		190		215		250		275
H	390		425		450		565		675		715
D0	200		250		250		350		400		450
