低温截止阀

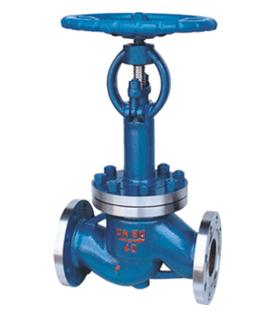

低温截止阀DJ41Y
型号：J61_41_H_Y
口径：1/2¨～2¨
压力：900lb、1500Lb、2500Lb
材质： 铸钢、不锈钢

J61/41 H/Y锻钢自紧密封截止阀
DJ41Y低温截止阀设计与制造标准：
●设计与制造：BS1873　BS5160
●法兰尺寸：ANSIB16.5
●压力温度：ANSIB16.34
●结构长度：ANSIB16.10　BS1873
●对焊连接尺寸：ANSIB16.25
●检验与实验：BS6755

DJ41Y低温截止阀安装尺寸及重量：

ANSI 900Lb
NPS	1/2	3/4	1	11/4	11/2	2
L	216	229	254	-	305	368
L1	140	140	140	-	178	216
H	335	335	335	-	400	525
D0	180	180	180	-	200	300
ANSI 1500Lb
NPS	1/2	3/4	1	11/4	11/2	2
L	216	229	254	-	305	368
L1	140	140	140	-	178	216
H	335	335	335	-	400	525
D0	180	180	180	-	200	300
ANSI 2500Lb
NPS	1/2	3/4	1	11/4	11/2	2
L	-	-	-	-	-	-
L1	186	186	186	-	232	279
H	335	335	335	-	400	525
D0	180	180	180	-	200	300
