国标法兰截止阀

执行标准 Administer Standard
设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB12235	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

压力试验 Pressure Test
公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

主要零件材料及性能 Main Part Materials and Property
阀体、盖、瓣	阀杆	密封面	垫片（环）	填料	工作温度℃	适用介质
WGB	2Cr13	13Cr STL 本体材料 PTFE 尼龙	增强柔性石墨1Cr13/柔性石墨1Cr13 08软钢 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XS550F(T) PTFE	增强柔性石墨/柔性石墨 SFB/260 SFP/260 PTFE	≦425	水、蒸汽、油品、
WC1	38CrMoAI 25Cr2MoV				≦450
WC6					≦540
WC9					≦570
ZGCr5Mo					≦540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≦540	硝酸类
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti				≦540	醋酸类

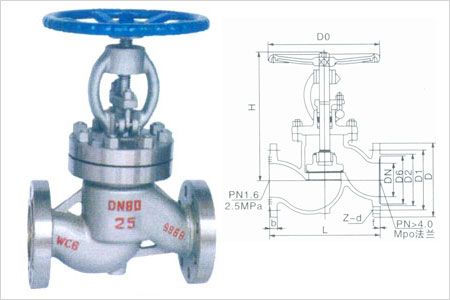

规格 主要尺寸 Size Main Dimensions
