对焊式双向硬密封蝶阀

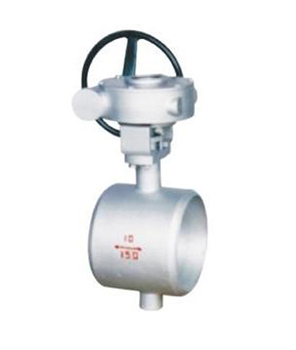

DS363H对焊式双向硬密封蝶阀

DS363H硬密封蝶阀产品特点：

1、采用三偏心蝶阀堪称顶尖过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
2、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。
3、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。

DS363H硬密封蝶阀——主要技术参数

公称通经DN(mm)	DN(100～1200)mm、in4～48
公称压力PN(MPa)	强度试验(1.5×PN)密封试验(1.1×PN)
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、蒸汽、热水、油品
驱动方式	蜗轮传动、电动、气动、液动
压力等级	ANSI 150Lb磅级/PN25
焊接标准	GB12224、ANSI B16、25、DIN2559

DS363H硬密封蝶阀——主要零部件材料

零件名称	材料
阀体	碳钢、不锈钢、铬铝钢
蝶板	碳钢、合金钢、不锈钢
阀座	3不锈钢、钴基硬质合金
轴套	不锈钢
阀杆	不锈钢、特殊材料
填料	柔性石墨

BYD363H/663H/963H/-10/16/25/40/C、P、R对悍式硬密封蝶阀连接尺寸


公称通经		主要尺寸			公称通经		主要尺寸
in	DN(mm)	L	H1	H	in	DN(mm)	L	H1	H
4	100	190	270	370	18	450	330	535	820
5	125	200	295	390	20	500	350	560	900
6	150	210	308	416	24	600	390	630	980
8	200	230	370	530	28	700	430	670	1100
10	250	250	450	580	32	800	470	800	1300
12	300	270	465	630	36	900	510	850	1370
14	350	290	475	595	40	1000	550	880	1480
16	400	310	505	755	48	1200	630	1000	1690
