D73H手柄式对夹式硬密封蝶阀

硬密封蝶阀性能规范 用途及特点
    本蝶阀适用于食品、饮料、医药、化工式等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。 采用标准
法兰连接尺寸：GB9115-88
              GB91113-88；GB4216-84
结构长度：GB12221-89
压力试验：GB/T13927-92：ZBJ16006-90

硬密封蝶阀——主要技术参数

公称通径	DN（mm)	50～150
公称压力	PN（Mpa)	1.0	1.6	2.5
试验压力Ps（Mpa)	强度试验	1.5	2.4	3.75
	密封试验	1.1	1.76	2.75
适用介质	水、蒸汽、油品、海水、酸类
适用温度	-29℃～425℃

硬密封蝶阀——主要零件材料

名称	材料
阀体	碳钢、不锈钢、铬镍钼钛钢、铬钼钒钢
阀板	碳钢、不锈钢、铬镍钼钛钢、铬钼钒钢
阀杆	2Cr13、不修钢、铬镍钼钛钢
密封圈	不锈钢、氟塑料、聚丙脂
填料	氟塑料、柔性石墨

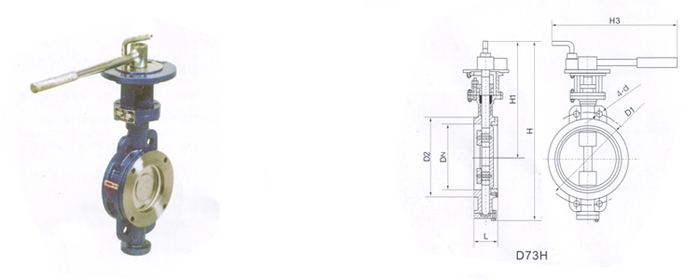

D73（H、F）-（10、16、25）C、P、R、V系列对夹式

公称通径DN	外形尺寸				法兰尺寸和螺栓尺寸
					PN1.0MPa		PN1.6MPa		PN2.5MPa
	L	H1	H	H3	D1	4-d	D1	4-d	D1	4-d
50	43	250	330	265	125	18	125	18	125	18
65	46	267	362	265	145	18	145	18	145	18
80	49	275	375	320	160	18	160	18	160	18
100	56	295	410	320	180	18	180	18	190	22
125	64	305	425	340	210	18	210	18	220	26
150	70	320	465	390	240	22	240	22	250	26
