手动法兰式伸缩蝶阀

SD43H手动法兰式伸缩蝶阀_性能规范

用途及特点

本蝶阀适用于食品、饮料、医药、化工式等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。

采用标准

法兰连接尺寸：GB9115-88

              GB91113-88；GB4216-84

结构长度：GB12221-89

压力试验：GB/T13927-92：ZBJ16006-90

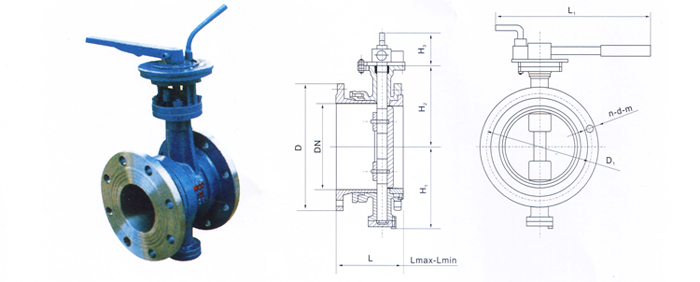

规格（mm)	H1	H2	H3	最大长度Lmax	最小长度Lmin	设计长度L	D1			n-d-m
							0.6MPa	1.0MPa	1.6MPa	0.6MPa		1.0MPa		1.6MPa
50	80	112	32	164	138	151	110	125	125	4-14	M12	4-18	M16	4-18	M16
65	95	122	32	190	152	172	130	145	145	4-14	M12	4-18	M16	4-18	M16
80	98	130	32	195	163	177	150	160	160	4-18	M16	4-18	M16	4-18	M16
100	114	142	32	227	184	206	170	180	180	4-18	M16	8-18	M16	8-18	M16
125	128	174	32	254	201	215	200	210	210	8-18	M16	8-18	M16	8-18	M16
150	139	180	32	240	195	225	225	241	240	8-18	M16	8-23	M20	8-23	M20
