蜗轮传动法兰式伸缩蝶阀

SD343H蜗轮传动法兰式伸缩蝶阀

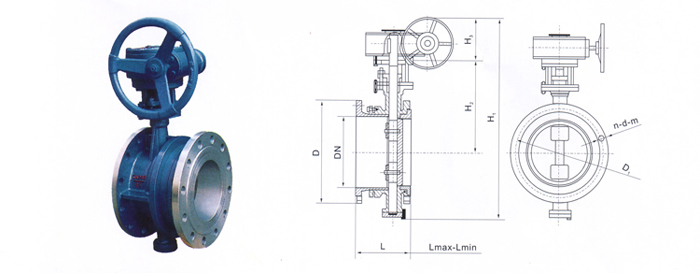

SD343（H、F、X）-（6、10、16）连接尺寸

DN		H1	H2	H3	最大长度Lmax	最小长度Lmin	设计长度L	D1			n-d-m						质量kg
mm	in							0.6MPa	1.0MPa	1.6MPa	0.6MPa		1.0MPa		1.6MPa
50	2	309	112	117	164	138	151	110	125	125	4-14	M12	4-18	M16	4-19	16	14.3
65	21/2	337	112	117	190	154	172	130	145	145	4-14	M12	4-18	M16	4-19	16	16.8
80	3	347	135	117	195	163	177	150	160	160	4-18	M16	8-18	M16	8-19	16	18.7
100	4	373	142	117	227	184	206	170	180	180	4-18	M16	8-18	M16	8-19	16	26.2
125	5	405	160	117	254	201	215	200	210	210	8-18	M16	8-18	M16	8-19	16	33.6
150	6	440	180	117	240	195	225	225	240	240	8-18	M16	8-22	M20	8-23	20	37.3
200	8	612	225	212	265	215	245	280	295	295	8-18	M16	8-22	M20	12-23	20	68.7
250	10	693	266	212	295	235	265	335	350	350	12-18	M16	12-22	M20	12-28	24	86.8
300	12	747	290	212	308	254	282	395	400	400	12-22	M20	12-22	M20	12-28	24	120
350	14	802	320	212	325	271	300	445	460	460	12-22	M20	16-22	M20	16-28	24	157
400	16	991	400	265	345	283	314	195	515	515	16-22	M20	16-26	M24	16-31	27	227
450	18	1037	425	265	370	314	340	550	565	565	16-22	M20	20-26	M24	20-31	27	260
500	20	1127	480	265	377	316	346	600	620	620	20-22	M20	20-26	M24	20-34	30	300
600	22	1377	520	380	446	388	417	705	725	725	20-26	M24	20-30	M27	20-37	33	540
700	24	1796	577	380	445	395	425	810	840	840	24-26	M24	24-30	M27	20-37	33	684
800	32	1484	620	270	479	425	455	920	950	950	24-30	M27	24-33	M30	24-40	36	952
900	36	1676	715	285	515	455	485	1020	1050	1050	24-30	M27	28-33	M33	28-40	36	1290
1000	40	1760	760	285	525	465	495	1120	1160	1160	28-30	M27	28-36	M36	28-43	39	1456
1200	48	2018	900	285	574	495	542	1340	1380	1380	32-33	M30	32-39	M36	32-49	45	2310
1400	56	2363	1000	425	599	542	572	1560	1590	1590	36-36	M33	36-42	M39	36-49	45	2816
1600	64	2723	1160	425	640	615	615	1760	1820	1820	40-36	M33	40-48	M45	40-56	52	4218
1800	72	2844	1247	425	725	695	695	1970	2020	2020	44-39	M36	44-48	M45	44-56	52	5650
2000	80	3127	1362	425	764	722	722	2180	2230	2230	48-42	M39	48-48	M45	48-62	56	6000
