对夹式衬胶蝶阀

对夹式衬胶蝶阀D371X/J

性能规范
阀体材料：铸铁、碳钢、不锈钢
密封圈材料：天然橡胶（NR）-20℃～+85℃
            乙丙橡胶（NBR）-40℃～+125℃
            丁腈橡胶（EBR）-20℃～+82℃
            硅橡胶（SI）-70℃+150℃
            氟橡胶（VITON）-23℃～+150℃
            氟丁橡胶（CR）0～+80℃
            丁基橡胶（IIR）-40～+100℃
            聚四氟乙稀塑料（PTFE）+10℃～+150℃

采用标准
设计制造：API609-89
结构长度：本厂标准
配对法兰：ANSIB16.1-89ANSIB16.5-92
检查和试验：API609-89
适用介质：淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。

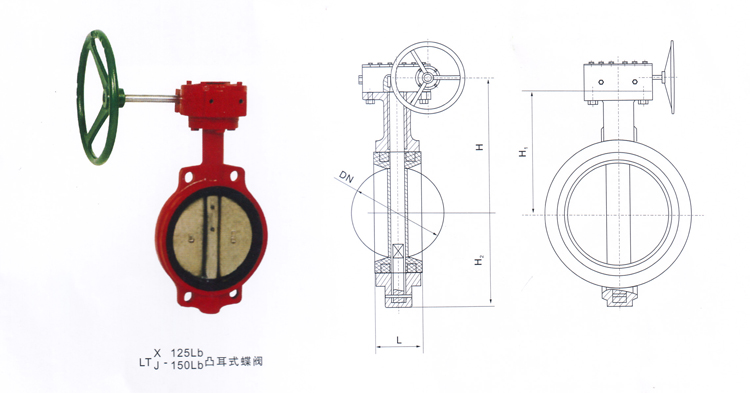

公称通径DN		d	l	H	H1	H2	Do	n-M(螺纹孔）
mm	In
50	2	52.9	42	210	161	80	120.5	4-5/8
65	21/2	64.5	44.7	225	175	89	139.5	4-5/8
80	3	78.8	45.2	235	181	95	152.5	4-5/8
100	4	104	52.1	250	200	114	190.5	8-5/8
125	5	123.3	54.4	265	213	127	216	8-3/4
150	6	155.6	55.8	276	226	139	214.5	8-3/4
200	8	202.5	60.6	320	260	175	298.5	8-3/4
250	10	250.5	65.6	355	292	203	362	12-7/8
300	12	301.6	76.9	400	337	242	432	12-7/8
