蜗轮传动对夹式偏心消防信号蝶阀

XD371X蜗轮传动对夹式偏心消防信号蝶阀

性能规范

用途及特点

信号蝶阀其设计采用偏心蝶阀板，轴端设置凸轮机构与开关信号接触，能有效提供阀门开启与关闭的信号，并能输出连接声光设施，提供声与光的信号，一般用于为消防设施配套所用。

采用标准

法兰连接尺寸：GB4216-84，GB9115-88

结构长度：GB12221-89

压力试验：GB/T13927-92；ZBJ16006-90

主要技术参数

公称通径	DN（mm)	5～300
公称压力	PN(Mpa)	1.6
试验压力PS（Mpa)	强度试验	2.4
	密封试验	1.76
适用介质	水、海水、（油品）
适用温度	≦125℃

主要零件材料

名称	材料
阀体	碳钢、铸铁
阀板	碳钢（表面处理）、铸铁（表面处理）
阀杆	2Cr13
密封圈	氟橡胶
填料	氟塑料、柔性石墨、V型橡胶垫

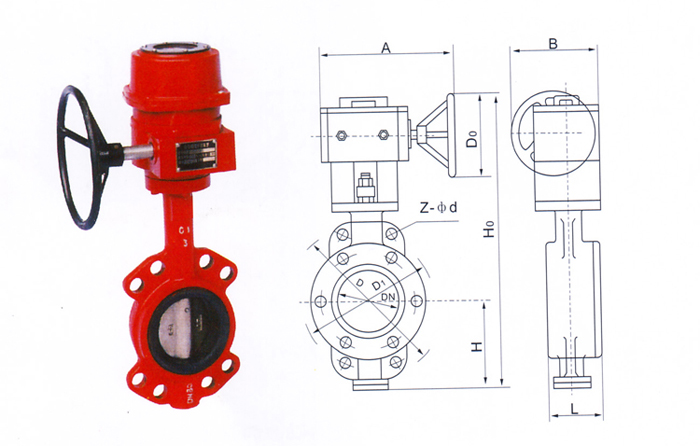

DXH373X-16C连接尺寸

DN	L	D1	D	Z-D	H	HO	A	B	DO	WT-KGS
50	43	125	165	4-18	102	262	200	200	160	15
65	46	145	185	4-18	112	382	200	200	160	17
80	49	160	200	8-18	120	400	200	200	160	19.5
100	56	180	220	8-18	137	434	200	200	160	23
125	64	210	250	8-18	162	480	200	200	160	28
150	70	240	285	12-22	174	550	280	280	240	48
200	71	295	240	12-26	207	615	280	280	240	53
250	76	355	405	12-26	242	694	280	280	240	94
300	83	410	460	12-26	284	829	420	520	350	124
