法兰连接浮动球阀

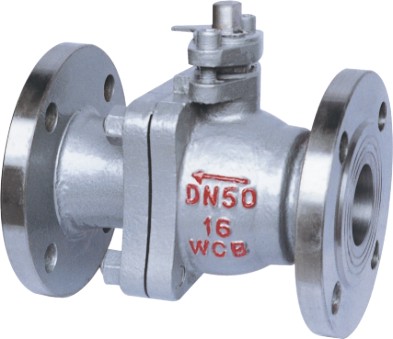

Q41F法兰连接浮动球阀

Q41F法兰连接浮动球阀适用介质:水、气、油品、天然气和酸碳腐蚀性介质.适用温度:196-350℃ 驱动方式:手动、气动、电动、波动等.公称通径:DN15-250mm　1/2″-10″ 球阀,软密封球阀,国际软密封球阀 Q41F法兰连接浮动球阀主要零件及材质 序号NO. 零件名称 材质 GB ASTM 1 阀体 WCB A216-WCB 2 密封圈 PTFE PTFE 3 球体 1Cr18Ni9Ti SS304 4 螺母 35 A194-2H 5 螺柱 35CrMoA A193-B7 6 石体 WCB A216-WCB 7 垫片 柔性石墨+不锈钢 B12.10-304/F.G 8 填料 PTFE PTFE 9 填料压盖 WCB A216-WCB 0 定位片 25 A105 11 挡圈 65Mn AISI 1066 12 手柄 K33 A47-667 Gr.32510 13 阀杆 1Cr33 A276-410 14 螺钉 35 A193-B7 15 止推垫片 PTFE PTFE   Q41F法兰连接浮动球阀技术规范 设计依据 国标系列 美标系列 设计标准 GB/T12237 AP16D ANSI B16.34 法兰连接结构长度 GB/T12221 AP16D ANSI B16.10 结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10 连接法兰 GB/T9113 JB/T79 Hg20592 ANSI B16.5、B16.47 对焊端 GB/T12224 ASNI B16.25 试验和检验 GB/T9092 AP16D AP1598   Q41F法兰连接浮动球阀试验压力 压力等级 试验压力(MPa) 公称压力(PN) 磅级(Class) 壳体试验 密封试验 1.0 - 1.5 1.1 1.6 - 2.5 1.76 2.5 - 3.8 2.75 4.0 - 6.0 4.4 6.4 - 9.6 7.04 - 150 3.0 2.2 - 300 7.6 5.6 - 600 15.0 11.0 - 10K 2.4 1.5 - 20K 5.8 4.0   PN1.6MPa法兰球阀主要连接尺寸及重量 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 130 140 150 165 180 200 220 250 280 320 360 400 H 59 63 75 85 95 107 140 152 178 252 272 342 W 130 130 160 180 230 230 400 400 650 1050 1050 1410 Wt(㎏) 2.5 3 5 6 7 10 15 19 33 58 93 160   PN2.5MPa法兰球阀主要连接尺寸及重量 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 130 140 150 165 180 200 220 250 320 400 400 550 H 59 63 75 97 107 142 152 178 252 272 342 345 W 130 130 160 230 230 400 400 700 1100 1100 1500 1500 Wt(Kg)                           PN4.0MP法兰球阀主要连接尺寸及重量 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 130 140 150 180 200 220 250 280 320 400 400 550 H 59 63 75 97 107 142 152 178 252 272 342 345 W 130 130 160 230 230 400 400 700 1000 1100 1500 1800 Wt(Kg)
