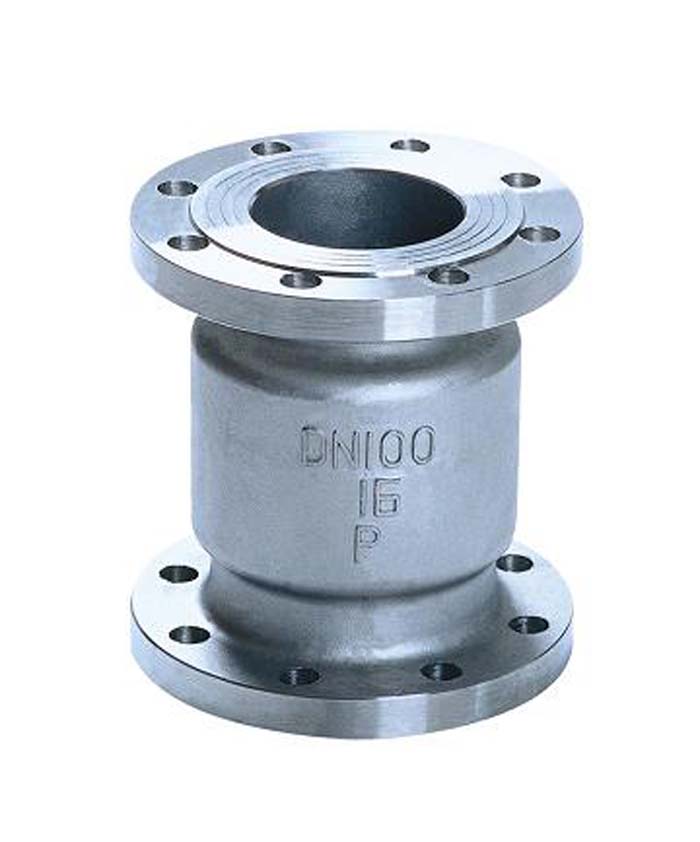

立式止回阀

一、主要性能规范 型号 公称压力 PN(MPa) 试验压力SP(MPa) 适用温度 (℃) 适用介质 壳体 密封 H42W-25P 2.5 3.8 2.8 ≤200 硝酸类 H42W-25R 醋酸类 H42W-40P 4.0 6.0 4.4 水、油品 H42W-40R   H42Y-40     二、主要外形尺寸和连接尺寸（MM） 型号 公称通径 DN(mm) 尺寸(mm) L D D1 D2 b f Z-Φ 系列1 系列2 系列3 H42W-25P H42W-25R 15 - 85 85 95 65 45 16 - 4-Φ14 20 - 95 95 105 75 55 16 - 4-Φ14 25 - 100 105 115 85 65 16 - 4-Φ14 32 - 105 150 135 100 78 16 - 4-Φ14 40 - 115 160 145 110 88 18 - 4-Φ14 50 140 125 170 160 125 100 20 3 4-Φ14 65 160 145 180 180 145 120 22 3 8-Φ18 80 185 155 200 195 160 135 22 3 8-Φ18 100 210 210 210 230 190 160 24 3 8-Φ23 125 - 275 275 275 220 188 28 3 8-Φ25 150 300 225 300 300 250 218 30 3 8-Φ25 200 380 380 380 360 310 278 34 3 12-Φ25
