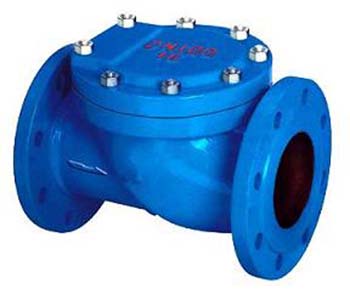

橡胶瓣止回阀

一、概述  　

HC44X(SFCV)型止回阀主要用于给排水系统、石油、化工等工业部门的管道泵出口处，防止介质逆流。由于本产品的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。

二、主要技术参数

型号	公称压力PN (Mpa)	密封试验压力M(pa)
HC44X-1.0	1.0	1.1
HC44X-1.6	1.6	1.76

三、主要外形尺寸

DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	203	216	241	292	365	435	520	580	640	690	740	800	780
