首页 > 产品展示 > 止回阀系列

对夹升降式止回阀

产品名称：	对夹升降式止回阀
产品型号：	H71H
产品报价：	零售价（0.0000）市场价（面议）会员价（0.0000） VIP价（0.0000）
产品特点：	该阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。

对夹升降式止回阀详细资料：

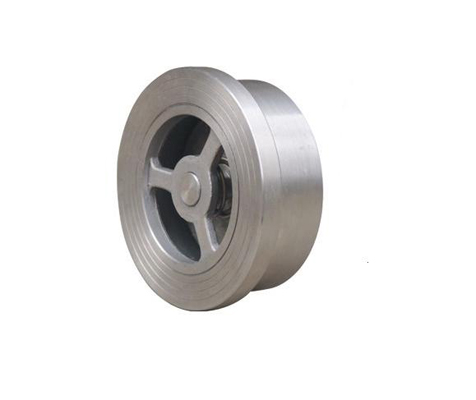

H71H对夹升降式止回阀

对夹升降式止回阀H71H(W)结构及尺寸

该阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。

对夹升降式止回阀H71H(W)主要技术参数

型号	公称压力	试验压力		工作温度	适用温度
		壳体	密封
H71H-16Q	1.6	2.4	1.76	≤235℃	水、蒸气、油品等
H71H-25Q	2.5	3.75	2.75	≤235℃
H71W-25H				≤300℃
H71W-25P				≤200℃	硝酸等腐蚀性介质
H71W-40H	4.0	6.0	4.4	≤300℃
H71W-40P				≤200℃	水、蒸气

对夹升降式止回阀H71H(W)主要零件材料

型号	阀门	阀瓣	弹簧
H71H-16Q H71H-25Q	QT400-15	25	50CrVA
H71W-25H H71W-40H	2Cr13	1Cr13	1Cr18Ni9
H71W-25P H71W-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti

对夹升降式止回阀H71H(W)主要外形尺寸

公称通径	L	D			公称通径	L	D
公称通径	L	1.6	2.5	4.0	公称通径	L	1.6	2.5	4.0
15	25	48	48	48	80	71	140	140	140
20	31.5	58	58	58	100	80	160	165	165
25	35.5	68	68	68	125	110	190	195	195
32	40	80	80	870	150	125	215	225	225
40	45	90	90	90	200	160	270	285	390
50	56	105	105	105	250	200	330	340	350
65	63	125	125	125	300	250	385	400	415

对夹升降式止回阀H71H(W)，如需尺寸规格请联系我们，为您提供详细参数，本厂按国家指定标准生产。
