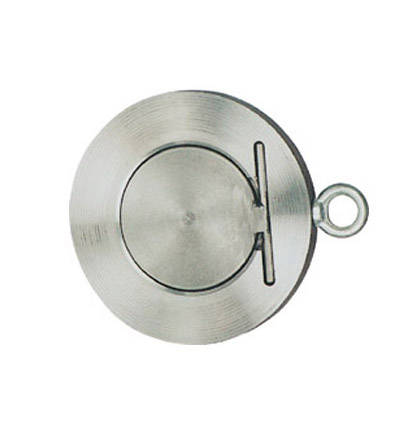

H74H对夹圆片式止回阀
对夹圆片式止回阀H74H结构及用途
该阀是一种超薄止回阀，它具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、
化工、冶金等工业部门对有安装空间限制的场所最为适用。
对夹圆片式止回阀H74H主要技术参数
|
型号
|
公称通径
|
试验压力
|
适用温度
|
适用介质
|
|
壳体
|
密封
|
硬密封
|
软密封
|
|
H74H(X)-10
|
1.0
|
1.5
|
1.1
|
≤400℃
|
≤120℃最高
≤250℃
|
油、水、酸碘等液体
|
|
H74H(X)-16
|
1.6
|
2.4
|
1.76
|
|
H74H(X)-25
|
2.5
|
3.75
|
2.75
|
|
H74H(X)-40
|
4.0
|
6.0
|
4.4
|
对夹圆片式止回阀H74H主要零件材料
|
零件名称
|
阀体、阀瓣
|
密封圈
|
|
材料
|
碳钢、不锈钢、铜
|
丁腈橡胶、三元丙橡胶、聚四氟乙烯、不锈钢
|
对夹圆片式止回阀H74H主要外形尺寸
|
公称通径
|
D
|
L
|
D
|
|
I型
|
II型
|
PN1.0
|
PN1.6
|
PN2.5
|
PN4.0
|
|
50
|
25
|
15
|
22
|
109
|
109
|
109
|
109
|
|
65
|
38
|
15
|
22
|
129
|
129
|
129
|
129
|
|
80
|
46
|
15
|
22
|
144
|
144
|
144
|
144
|
|
100
|
72
|
15
|
24
|
164
|
164
|
170
|
170
|
|
125
|
95
|
16
|
26
|
194
|
194
|
186
|
186
|
|
150
|
114
|
19
|
29
|
221
|
221
|
226
|
226
|
|
200
|
140
|
29
|
43
|
275
|
275
|
283
|
293
|
|
250
|
188
|
29
|
43
|
330
|
331
|
343
|
355
|
|
300
|
216
|
38
|
50
|
380
|
386
|
403
|
420
|
|
350
|
263
|
41
|
52
|
440
|
446
|
460
|
477
|
|
400
|
305
|
51
|
62
|
491
|
498
|
517
|
549
|
|
450
|
356
|
51
|
62
|
541
|
558
|
567
|
574
|
|
500
|
406
|
65
|
80
|
596
|
620
|
627
|
613
|
|
600
|
482
|
70
|
90
|
698
|
737
|
734
|
750
|
注:(1)法兰连接尺寸：按GB/T9113.1-2000标准。
(2)I型用于流速稳定的工况;II型在I型的基础上加弹簧装置。
对夹圆片式止回阀H74H，如需尺寸规格请联系我们，为您提供详细参数，本厂按国家指定标准生产。
