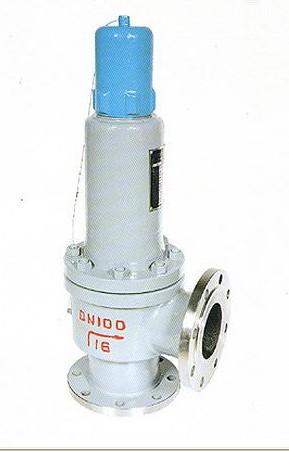

弹簧微启封闭式安全阀 A41H

一、产品概述
    A41H弹簧微启封闭式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R型适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。连接法兰标准按JB/T……94/系列1。

二、主要零部件材料

NO	零件名称	A41Y-160材料	A41Y-160P材料	A41Y-160R材料
1	法兰	35/35CrMoA	2Cr13	1Cr18Ni9Ti
2	阀座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	阀体	35/40	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	导向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
7	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	阀盖	ZG230-450	1Cr18Ni9Ti	1Cr18Ni9Ti
9	调整螺杆	45	2Cr13	2Cr13
10	阀帽	ZG200-400	1Cr18Ni9Ti	1Cr18Ni9Ti
	阀座、阀瓣密封面	堆焊Co基硬质合金

三、外形尺寸和连接尺寸

型号	公称 通径	do	d	M	D	K	Z-?d	b	d1	M1	D1	K1	Z1-?d1	b1	L	L1	≈H
A41Y-160 (单法兰)	15	8	20	M24×2	95	60	3-18	20	/	M33×2	36	/	/	/	50	80	85
	20	10	25	M27×2	95	60	3-18	20	/	M33×2	48	/	/	/	50	80	85
	25	12	28	M33×2	105	68	3-18	20	/	M33×2	48	/	/	/	50	80	85
A41Y-160	10	8	18	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	15	8	20	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	20	10	27	M33×2	105	68	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	25	12	28	M33×2	105	68	3-18	20	50	M64×3	165	115	6-26	32	130	135	285
	32	12.14.16	37	M42×2	115	80	4-18	22	50	M64×3	165	115	6-26	32	130	135	285
	40	20	47	M52×2	165	115	6-26	28	65	M80×3	200	145	6-29	40	165	165	350
	50	25	58	M64×3	165	115	6-26	32	80	M100×3	225	170	6-33	80	165	165	380
A41Y-320	10	8	18	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	15	8	27	M33×2	105	68	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	20	10	30	M36×2	110	75	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	25	12	35	M42×2	115	80	4-18	22	50	M64×3	165	115	6-26	32	130	135	285
	32	12.14.16	41	M48×2	135	95	4-22	25	50	M64×3	165	115	6-26	32	130	135	285
	40	20	58	M64×2	165	115	6-26	32	65	M80×3	200	145	6-29	40	165	115	350
	50	25	70	M80×2	200	145	6-29	40	80	M100×3	225	170	6-33	50	165	165	380
