结构特点和用途 |

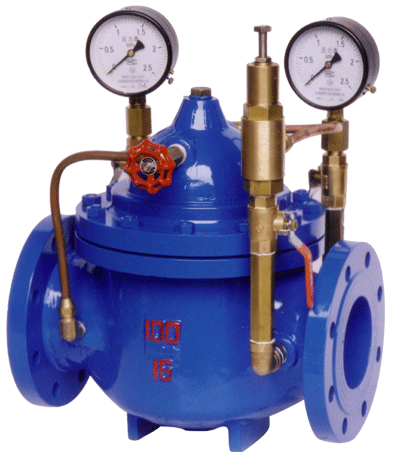

| 200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。 本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。 本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。 |
|
 |
工作原理 |
| 当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。 当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。 调节导阀弹簧即可设定出口压力。 |
|
||||||||||||||||||||||||||||||||||||||||||||||||
| 200X减压（稳压）阀连接尺寸(PN 1.0-2.5MPa) | |
|
公称通径DN
|
L
|
H
|
H1
|
A
|
B
|
|
50
|
250
|
335
|
90
|
170
|
170
|
|
65
|
280
|
345
|
98
|
180
|
180
|
|
80
|
310
|
355
|
110
|
190
|
190
|
|
100
|
350
|
365
|
120
|
200
|
200
|
|
125
|
400
|
445
|
145
|
215
|
215
|
|
150
|
450
|
460
|
155
|
230
|
230
|
|
200
|
550
|
505
|
190
|
255
|
255
|
|
250
|
650
|
550
|
250
|
295
|
295
|
|
300
|
800
|
710
|
290
|
325
|
325
|
|
350
|
900
|
725
|
330
|
380
|
380
|
|
400
|
1000
|
760
|
360
|
415
|
415
|
|
450
|
1000
|
810
|
445
|
435
|
435
|
|
500
|
1100
|
865
|
495
|
460
|
460
|
|
600
|
1100
|
935
|
550
|
520
|
520
|
|
700
|
1450
|
1000
|
605
|
570
|
570
|
|
800
|
1560
|
1100
|
730
|
620
|
620
|
|
900
|
1800
|
1205
|
800
|
670
|
670
|
|
1000
|
2000
|
1330
|
910
|
830
|
830
|
