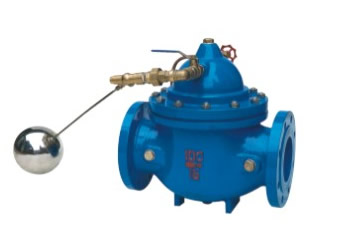

100X遥控浮球阀

100X遥控浮球阀

一、概述 遥控浮球阀（100X），是控制水池液位的水力控制阀。利用管道上游的水压推动阀瓣上升，开启阀门，向水池供水；当水池液面到达所需高度时，浮球在浮力的作用下上升，从而关闭阀门，截断管道向水池的排放。当水池排放掉水时，浮球下落，开通上腔的流通，此时，上游的压力又使阀瓣上升，开启阀门，使管道继续向水池供水。此阀，浮球动作迅速，液位控制准确度高，灵活耐用，水位不受水压干扰且关闭紧密不漏水。主要安装在高层建筑水塔、水池的进水管道上。阀门主要零件材质如下表： 零件名称 材质 阀体、阀盖 铸铁、铸钢、不锈钢 阀座 锡青铜、不锈钢 阀瓣 碳钢、不锈钢+丁腈橡胶 阀杆 铝青铜、铬不锈钢 膜片 丁腈橡胶 膜片压板 碳钢、不锈钢 弹簧 不锈钢 二、主要外形尺寸:   公称通径     尺    寸(mm)     DN(mm) 　　L     A1     A     H1     H     F     20     150     130     325     179     212     116     25     160     130     325     179     212     116     32     180     130     325     179     212     116     40     200     140     335     210     265     168     50     203     140     335     210     265     168     65     215     140     335     215     310     180     80     241     145     345     245     350     210     100     270     155     365     305     460     284     125     300     165     385     365     520     310     150     330     180     410     415     570     370     200     400     205     465     510     840     463     250    480     225     505     560     890     525     300     550     245     545     658     1030     625     350     622     275     595     696     1090     705     400     685     285     625     735     1150     778     450     750     285     625     735     1150     778     500     811     410     780     750     1110     690     600     935     456     888     850     1286     785
