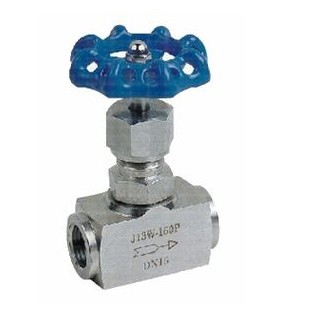

产品名称:
高压内螺纹针型阀
产品型号:
J13W
产品报价:
零售价(0.0000) 市场价(面议) 会员价(0.0000) VIP价(0.0000)
产品特点:
适用石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。适用介质:油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度:-20℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃等 制造材料:20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
高压内螺纹针型阀详细资料:
产品介绍
产品名称:
高压内螺纹针型阀
产品型号:
J13W
咨询电话:021-56087681
产品说明:
『高压内螺纹针型阀』 J13W高压内螺纹针型阀
一、产品[针型阀]的详细资料:
产品型号:J13W-1.6(42)P型
产品名称:针型阀
二、主要零件材料:
零件名称
Part name
阀杆,阀盖
Stem,Bonnet
阀杆,阀瓣
Stem,disc
填料
Packing
J13W-16P
铬镍不锈钢
Cr. Ni Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
聚四氟乙稀,柔性石墨 PTFE,Soft graphite
J13W-160、J13W-40
优质碳钢
High grade carbon steel
铬不锈钢
Cr, Stainless steel
三、主要性能规范:
型号
Type
公称压力PN Mpa
试验压力PS (Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal
J13W-16
1.6
2.4
1.76
0.6
1.6
P≤540OC
液化石油气水,酸,蒸汽,油品等 Petroleum gas Water,As,Steam,Oil,etc.
J13W-40P
4.0
6.0
4.4
0.6
4.0
J13W-160
16.0
24.0
17.6
0.6
16.0
C≤425 OC
J13W-320P
32.0
48.0
35.2
0.6
32.0
四、J13W高压内螺纹针型阀主要外形及连接尺寸:
公称直径DN(mm)
管螺纹G Screw thread
尺寸 Dimension
重量(kg)Weight
Do
L
H
H1
d
6
1/4
60
55
90
100
4
0.63
10
3/8
60
60
92
102
5
0.65
15
1/2
65
65
97
107
6
0.8
20
3/4
8
80
109
121
8
1.07
25
1
100
90
122
132
10
1.8
32
11/4
140
128
180
191
15
5.0
40
11/2
160
148
200
215
18
7.2
