ZCG高温电磁阀

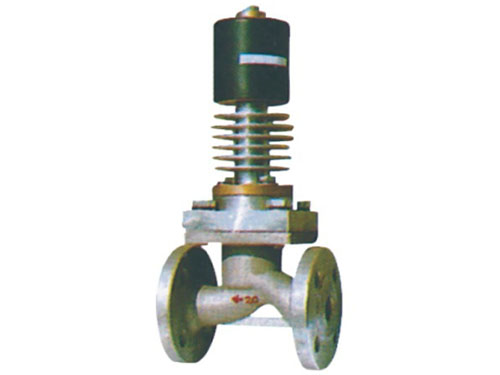

ZCG型高温电磁阀 ■用途

该电磁阀系电力操纵的常闭型先导式高温电磁阀，适用于蒸汽管路中的自控制系统中。

■产品特点

耐高温：密封材料采用耐高温材料，线圈部分采用耐高温电工材料，外围增设散热机构。

耐腐蚀：主要部件阀塞、阀体等采用不锈钢和铜合金制成，防腐性能好。

耐磨损：选材合理，阀塞与阀间巧妙地利用流体润滑作用，减少磨损。

■主要技术参数

公称通径 20 25 32 40 50 65 公称压力（Mpa） 1.6 工作压差（Mpa） 0.04~1.6 工作介质 蒸汽、油（高温气体、液体） 介质温度（℃） -40~350 环境温度（℃） -40~60 环境温度（℃） 95±3% 额定电压（V） Ac220 功率（VA） 45 绝缘等级 H级 工作频率 连续 额定流量系数（KV） 5.4 9 15 18 28 40 泄露量（ml/min） 1.5 3.0 30 45 60

■安装尺寸

DN L H D D1 D2 b f n-d 10 115 148 90 60 41 14 2 4-φ14 15 115 148 95 65 46 14 2 4-φ14 20 115 148 105 75 56 16 2 4-φ14 25 125 148 115 85 65 16 3 4-φ14 32 150 182 140 100 76 18 3 4-φ18 40 160 182 150 110 84 18 3 4-φ18 50 190 192 160 125 99 20 3 4-φ18
