产品简介

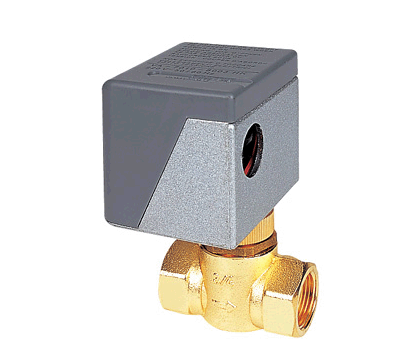

VA7010系列风机盘管电动阀由VAA7010系列阀门驱动器和VAV7010系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步电机驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭和开启，使温室始终保持在温控器设定的温度范围内。
VA7010系列电动阀之驱动器与阀体彩螺套联接方式，可以在阀门安装之后，再安装驱动器，现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小。产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现在高温环境可靠工作。
驱动器主要技术参数
| 型号 |
额定电压 |
功率 |
驱动方式 |
与SRV2000阀配合动作时间 |
净重（kg） |
| VA7010-220 |
AC220V±10% |
7W |
单向电机驱动
阀门弹簧复位 |
全开时间：通电后约10秒
关闭时间：断电后约5秒 |
0.3 |
| VA7010-110 |
AC110V±10% |
| VA7010-24 |
AC24V±10% |
主要技术参数
|
产品
型号
|
阀门
形式
|
联接
螺纹
|
流量
系数kv
|
关闭压差
（Mpa）
|
工作
介质
|
流体
温度
|
环境
温度
|
储存
温度
|
承压
（Mpa）
|
|
V2200-15
|
常闭二通阀
|
G1/2
|
1.5
|
0.25
|
冷冻/热水
|
2～94℃
|
0～60℃
最大相对
湿度为不凝露
|
-20～65℃
最大相对
湿度为不凝露
|
1.6
|
|
V2300-15
|
混合三通阀
|
G1/2
|
1.5
|
0.25
|
|
V2200-20
|
常闭二通阀
|
G3/4
|
2.5
|
0.1
|
|
V2300-20
|
混合三通阀
|
G3/4
|
2.5
|
0.1
|
|
V2200-25
|
常闭二通阀
|
G1
|
4.8
|
0.06
|
|
V2300-25
|
混合三通阀
|
G1
|
4.8
|
0.06
|
外形尺寸
|
型号
|
尺寸（mm）
|
净重（kg)
|
|
A
|
B
|
|
V2200-15
|
55
|
113
|
0.60
|
|
V2300-18
|
55
|
128
|
0.60
|
|
V2200-20
|
66
|
124
|
0.65
|
|
V2300-20
|
66
|
137
|
0.65
|
|
V2200-25
|
90
|
129
|
0.70
|
|
V2300-25
|
90
|
145
|
0.70
|
产品特点
阀体材料：锻造黄铜
阀杆材料：不锈钢（AIS1302）
密封材料：丁晴橡胶（NBR）
驱动器底盘：压铸铝合金
驱动器盖：阻燃ABS工程塑料
工作介质：水
介质温度：＜94℃
操作及注意事项
马达罩壳防止滴水渗入。当阀装于水平管道时，安装位置与垂直平面夹角不超过85°，如图2所示。当阀门装在垂直管道上时，马达罩壳必须防止滴水渗入。
拨动手动操作杆时应缓慢移动，当手动杆沿箭头指向慢慢移动并按进缺口内卡住，阀门处于常开状态。每当电流首次通过电动阀时，手动杆会再设定至自动位置。
安装须知
常闭二通阀和混合三通阀的安装如图3、图4所示。对于高层建筑物，应在底层支管上采用减压阀。安装阀体时，应注意阀体的箭头指向，若带有辅助开关，其接线如图6所示。
★所有数据的更改不另行通告。 |
