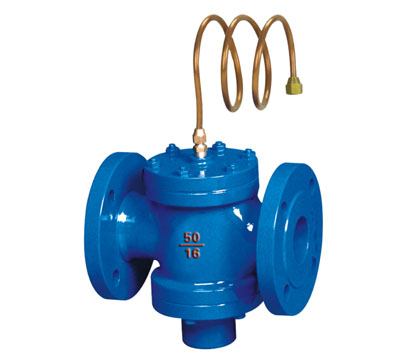

现以安装在回水管道上的ZYC型自力式压差控制阀为例说明工作原理。当供水压力p1增大或减小时,信号由连接管传如膜片上腔,带动阀芯下移,使阀座的流通面积减小或增大。P2-P3也增大或减小,直到P1-P2保持原值恒定。当回水压力P3增大或减小的瞬间同阀座流向出口的流速降低或升高,膜片下压力P2也在这个瞬间增高或降低,带动阀芯上移或下移,知道膜片的受力重新平衡,P2恢复原值,P1-P2保护原值恒定,从而保证了被控系统的供回水间压差基本不便。
DN(mm)
连接方式
L(mm)
H
H1
流量m3/h
适用介质
介质温度
15
螺纹
110
72
98
0.2-1
水
0~80℃
20
0.3-1.5
25
115
82
102
0.5-2
32
法兰
160
91
94
1-4
40
200
147
112
1.5-6
50
215
120
2-8
65
220
125
3-12
80
275
188
133
5-20
100
290
208
10-52
310
226
175
15-45
150
350
258
195
30-80
430
301
230
40-180
250
520
367
265
100-300
300
635
150-500
670
504
340
200-700
供水安装,自力式压差控制阀的控制压差为P2-P3,阀上工作压差为P1-P2
回水安装,自力式压差控制阀的控制压差为P1-P2,阀上工作压差为P2-P3
★所有数据的更改不另行通告
